Plynový kondenzační kotel je vysoce účinné vytápěcí zařízení spalující zemní plyn nebo propan, které kromě citelného tepla ze spalin využívá i latentní skupenské teplo vodní páry vzniklé hořením, díky čemuž dosahuje normovaného stupně využití až 108 až 110 % v poměru k výhřevnosti paliva při nízkoteplotním spádu.
Obsah článku
- 1 Jak funguje kondenzační technologie a proč přináší úsporu?
- 2 Klíčová kritéria pro správný výběr plynového kotle
- 3 Srovnání parametrů předních výrobců na českém trhu
- 4 Správné nastavení ekvitermní křivky pro maximální úsporu plynu
- 5 Požadavky na instalaci, odtah spalin a odvod kondenzátu
- 6 Moderní komunikační protokoly: Proč zvolit OpenTherm místo reléového spínání?
- 7 Kvalita otopné vody a ochrana před zanášením výměníku
- 8 Často kladené otázky (FAQ)
Jak funguje kondenzační technologie a proč přináší úsporu?
Při spalování zemního plynu (jehož hlavní složkou je metan CH4) vzniká chemickou reakcí s kyslíkem oxid uhličitý a voda. U starších klasických atmosférických kotlů odcházela tato voda ve formě horké páry komínem do ovzduší s teplotou spalin přesahující 140 až 180 °C. Kondenzační kotel naproti tomu disponuje velkoplošným nerezovým nebo hliníkovo-křemíkovým výměníkem tepla, ve kterém spaliny ochlazuje vracející se otopná voda pod hodnotu rosného bodu (tzv. rosný bod spalin zemního plynu je přibližně 56 až 57 °C).
Jakmile teplota vratné vody klesne pod tuto hranici, vodní pára obsažená ve spalinách začne na stěnách výměníku kondenzovat. Během této fázové přeměny odevzdá své skupenské kondenzační teplo přímo do otopné vody. Výsledkem jsou spaliny ochlazené na pouhých 40 až 55 °C a úspora zemního plynu v rozsahu 15 až 30 % oproti starým nekondenzačním kotlům.
Klíčová kritéria pro správný výběr plynového kotle
Při výběru nového plynového kondenzačního kotle je nutné zhodnotit následující technické parametry:
- Rozsah modulace výkonu: Zásadní parametr pro zamezení cyklování. Moderní kotle nabízejí široký modulační rozsah (např. 1:7 až 1:10), což znamená, že kotel o maximálním výkonu 20 kW dokáže plynule snížit svůj výkon až na 2 kW podle aktuální tepelné ztráty objektu.
- Způsob přípravy teplé vody (TUV):
- Průtokový ohřev (kombi kotel): Vhodný pro byty a menší domy s jednou koupelnou, kde není prostor pro samostatný zásobník.
- Integrovaný nerezový zásobník (40–60 l): Kompaktní řešení nabízející vysoký komfort i při současném odběru teplé vody na dvou místech.
- Externí nepřímotopný zásobník (100–200 l): Optimální pro rodinné domy s více koupelnami a vyššími nároky na komfort.
- Materiál primárního výměníku: Nerezová ocel (např. slitina Inox-Radial) vyniká špičkovou odolností vůči kyselému kondenzátu (pH 3,5 až 4,5) a mechanickým nečistotám. Slitiny hliníku a křemíku (Al-Si) nabízejí vynikající tepelnou vodivost a nízkou hmotnost, vyžadují však přesné hlídání chemismu otopné vody.
Srovnání parametrů předních výrobců na českém trhu
| Výrobce a model | Modulační rozsah | Normovaný stupeň využití | Materiál výměníku | Doporučené použití | Orientační cena |
|---|---|---|---|---|---|
| Viessmann Vitodens 100-W | 1:10 (3,2 – 32 kW) | až 109 % | Nerezová ocel Inox-Radial | Rodinné domy, novostavby | 48 000 – 65 000 Kč |
| Baxi Luna Duo-tec E | 1:7 (3,4 – 24 kW) | až 107,8 % | Nerezová ocel AISI 316L | Rekonstrukce, byty i domy | 36 000 – 49 000 Kč |
| Protherm Panther Condens | 1:8 (4,1 – 30 kW) | až 108,5 % | Nerezová ocel | Spolehlivý poměr cena/výkon | 38 000 – 52 000 Kč |
| Vaillant ecoTEC plus | 1:9 (3,0 – 26 kW) | až 109,2 % | Nerezový integrální výměník | Prémiové instalace, zónová regulace | 52 000 – 72 000 Kč |
Správné nastavení ekvitermní křivky pro maximální úsporu plynu
Ekvitermní regulace je nejúčinnějším nástrojem pro trvalé udržení kondenzačního režimu. Regulátor měří venkovní teplotu a podle předem nastavené matematické závislosti (tzv. topné křivky) okamžitě upravuje teplotu vody vstupující do radiátorů. Cílem je dodávat do domu pouze tolik tepla, kolik v daný okamžik uniká obálkou budovy.
Při nastavování ekvitermní křivky se definují dva základní parametry: strmost křivky (která určuje, jak razantně se teplota otopné vody zvyšuje s klesající venkovní teplotou) a posun křivky (paralelní posun pro dosažení tepelné pohody). Pro moderní zateplené domy s podlahovým vytápěním se strmost volí v rozmezí 0,3 až 0,6, zatímco pro starší domy s radiátory se doporučuje hodnota 1,1 až 1,4. Správně optimalizovaná křivka zajistí, že kotel ani v mrazech nepřekročí zbytečně vysokou teplotu a udrží kondenzační provoz po více než 85 % topné sezóny.

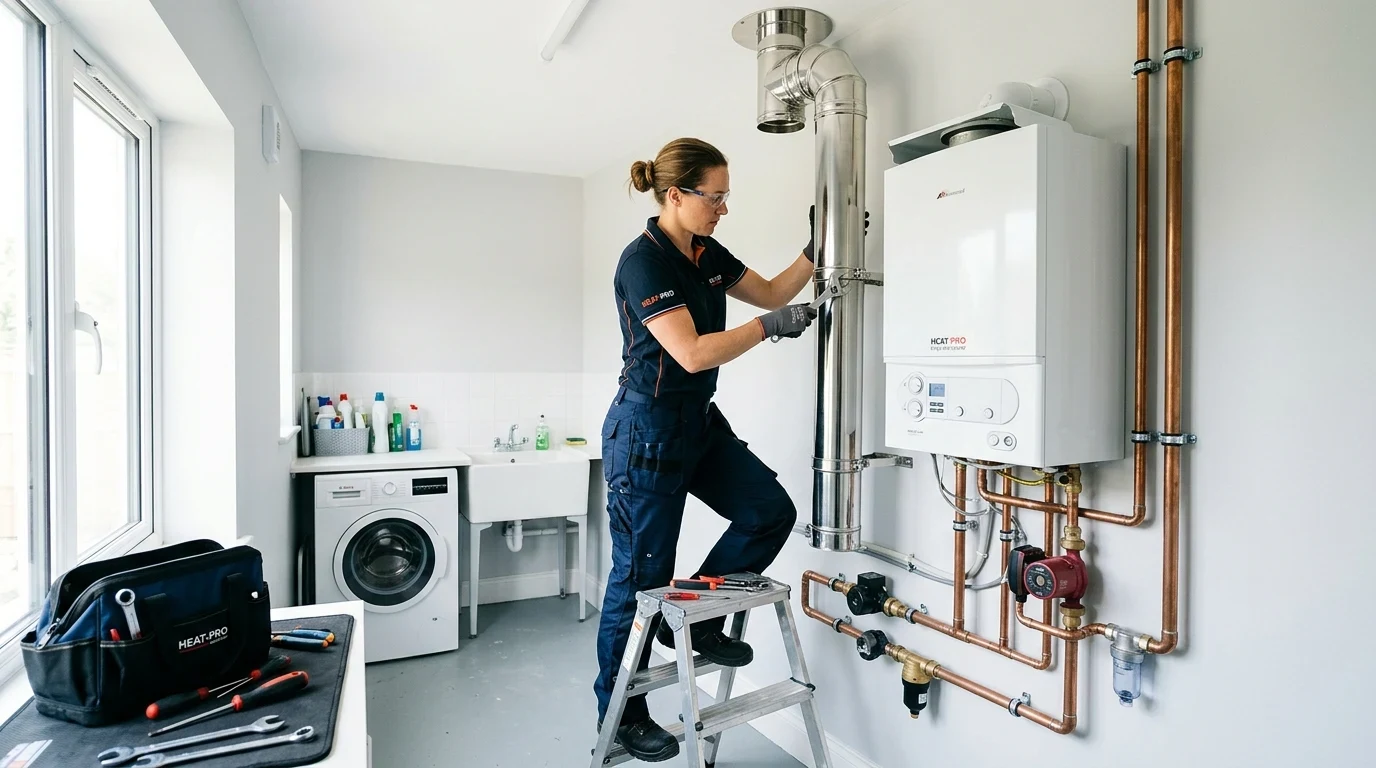

Požadavky na instalaci, odtah spalin a odvod kondenzátu
Instalace plynového kondenzačního kotle vyžaduje splnění přísných bezpečnostních a technologických norem:
1. Koaxiální nebo oddělený plastový odtah spalin
Jelikož mají spaliny nízkou teplotu a obsahují agresivní kyselý kondenzát, nelze použít starý hliníkový kouřovod. Komínové těleso musí být vyvložkováno certifikovaným plastovým potrubím (nejčastěji polypropylen PPs o průměru 80 mm nebo koaxiální systém 60/100 mm a 80/125 mm). Koaxiální odtah zároveň nasává čistý spalovací vzduch z venkovního prostředí, čímž kotel funguje nezávisle na vzduchu v místnosti (provedení typu C).
2. Odvod a neutralizace kondenzátu
Kondenzační kotel vyprodukuje během jedné topné sezóny běžně 1 000 až 2 000 litrů mírně kyselého kondenzátu. Ten musí být bezpečně sveden plastovým potrubím do domovní kanalizace. U kotlů do výkonu 50 kW v rodinných domech napojených na veřejnou kanalizaci není ze zákona vyžadován neutralizátor, u domovních čistíren odpadních vod (ČOV) nebo jímek je však neutralizační box s vápencovou náplní nezbytný pro ochranu bakteriálních kultur.
Moderní komunikační protokoly: Proč zvolit OpenTherm místo reléového spínání?
Způsob komunikace mezi pokojovým termostatem a kondenzačním kotlem má přímý vliv na efektivitu kondenzace. Starší termostaty fungují na principu jednoduchého reléového spínání (on/off): při poklesu teploty kotel sepnou na maximální nastavený výkon, a jakmile teplota v místnosti dosáhne požadované hodnoty, kotel zcela vypnou. Tento cyklický režim vede k přetápění interiéru a neustálému kolísání teploty otopné vody, což narušuje stabilní kondenzační režim.
Naproti tomu obousměrný komunikační protokol OpenTherm umožňuje plynulou digitální výměnu dat. Termostat neříká kotli pouze zda topit, ale přesně specifikuje požadovanou teplotu otopné vody s přesností na desetiny stupně Celsia. Kotel tak běží dlouhé hodiny na minimální modulovaný výkon s nejnižší možnou teplotou zpátečky, což maximalizuje zisk latentního tepla a snižuje opotřebení zapalovací automatiky i ventilátoru.
Kvalita otopné vody a ochrana před zanášením výměníku
Kondenzační výměníky mají velmi úzké vodní kanálky navržené pro turbulentní proudění a dokonalý přestup tepla. Pokud je otopná soustava napuštěna neošetřenou tvrdou vodou, dochází při lokálním ohřevu k vylučování uhličitanu vápenatého (vodního kamene). Vrstva vodního kamene o tloušťce pouhého 1 mm snižuje přestup tepla až o 15 %, což vede k lokálnímu přehřívání stěn výměníku a v krajním případě k jeho propálení.
Před uvedením nového kondenzačního kotle do provozu je proto bezpodmínečně nutné provést důkladný proplach stávající otopné soustavy čisticí chemií a následně napustit upravenou demineralizovanou vodu s přídavkem inhibitoru koroze (např. značek Fernox nebo Sentinel), který stabilizuje pH v neutrálním pásmu (8,2 až 8,8 pro nerezovou ocel) a pasivuje kovové povrchy.
Často kladené otázky (FAQ)
Může kondenzační kotel fungovat se starými litinovými radiátory?
Ano, kondenzační kotel je schopen dodávat otopnou vodu o teplotě až 80 °C. Ve starých domech s naddimenzovanými radiátory navíc kotel pracuje v kondenzačním režimu po většinu topné sezóny (jaro, podzim, mírná zima), kdy teplota vratné vody nepřesahuje 50 °C.
Jak často je nutné provádět servis plynového kondenzačního kotle?
Odbornou servisní prohlídku je nutné provádět jednou ročně, ideálně před začátkem topné sezóny. Servis zahrnuje chemické a mechanické vyčištění primárního výměníku, kontrolu zapalovací a ionizační elektrody, seřízení spalovací směsi pomocí analyzátoru spalin a kontrolu odvodu kondenzátu.
Kolik plynu reálně ušetří výměna starého kotle za kondenzační?
Reálná úspora zemního plynu se pohybuje mezi 15 % a 25 %. V kombinaci s ekvitermní regulací (řízením teploty otopné vody podle venkovního čidla) a termostatickými hlavicemi může úspora v nezatepleném rodinném domě dosáhnout až 30 %.
Co znamená účinnost přes 100 % u kondenzačního kotle?
Jedná se o historickou fyzikální konvenci, kdy se účinnost kotlů počítala z výhřevnosti paliva (která nezahrnuje skupenské teplo vodní páry). Kondenzační kotel toto skryté teplo využívá, proto při vztažení k výhřevnosti dosahuje teoretické hodnoty až 111 % (vztaženo ke spalnému teplu je účinnost samozřejmě pod 100 %, zhruba 98 %).
